Vue éclatée

AMORTISSEUR ARRIERE

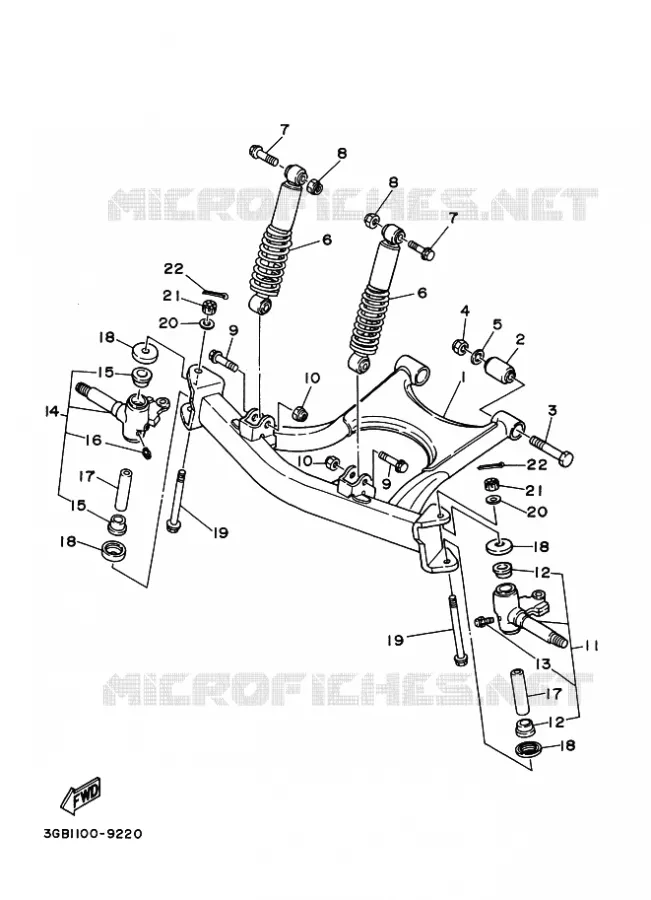

SUSPENSION / ROUE AVANT POUR YAMAHA YFM80 DE 1994

DIRECTION

(1) 3GB-23570-00-33

BRAS INF AV GAUCHE COMP.

(2) 307-22123-00

BAGUE

(3) 90101-12498

BOULON

(4) 901851213400

ECROU,AUTO-BLOQUANT

(5) 90201-124E4

RONDELLE, PLATE

(6) 2HX233500000

AMORTISSEUR

(6) 2HX233500000

AMORTISSEUR

(7) 901051066900

BOULON

(7) 901051066900

BOULON

(8) 90185-10060

ECROU,AUTO-BLOQUANT

(8) 90185-10060

ECROU,AUTO-BLOQUANT

(9) 90105-12460

BOULON

(9) 90105-12460

BOULON

(10) 901851213400

ECROU,AUTO-BLOQUANT

(10) 901851213400

ECROU,AUTO-BLOQUANT

(11) 3GB-23501-10

ARTICULATION DIRECTION COMP.

(12) 90381-17067

DOUILLE, SOLIDE

(12) 90381-17067

DOUILLE, SOLIDE

(13) 9370006M0300

PION

(14) 3GB-23502-10

ARTICULATION DIRECTION COMP.

(15) 90381-17067

DOUILLE, SOLIDE

(15) 90381-17067

DOUILLE, SOLIDE

(16) 9370006M0300

PION

(17) 3GB-23448-00

ENTRETOISE

(17) 3GB-23448-00

ENTRETOISE

(18) 3JN235170000

COUVERCLE, BUTEE 1

(18) 3JN235170000

COUVERCLE, BUTEE 1

(18) 3JN235170000

COUVERCLE, BUTEE 1

(18) 3JN235170000

COUVERCLE, BUTEE 1

(19) 90109-104A8

BOULON

(19) 90109-104A8

BOULON

(20) 90201-08759

RONDELLE, PLATE

(20) 90201-08759

RONDELLE, PLATE

(21) 901711000100

ECROU, CRENELE

(21) 901711000100

ECROU, CRENELE

(22) 914902002500

GOUPILLE

(22) 914902002500

GOUPILLE

	Référence	Désignation	Qté
# 1	3GB-23570-00-33 3GB235700033 3GB235700033	BRAS INF AV GAUCHE COMP.	137,00 €
# 2	307-22123-00 3072212300 3072212300	BAGUE	10,66 €
# 3	90101-12498 9010112498 9010112498	BOULON	6,26 €
# 4	90185-12046 901851213400 9018512046	ECROU, AUTO-BLOQUANT	9,91 €
# 5	90201-124E4 90201124E4 90201124E4	RONDELLE, PLATE	4,56 €
# 6	2HX233500000 2HX233500000 2HX233500000	AMORTISSEUR	152,00 €
# 7	90105-10561 901051066900 9010510561	BOULON	10,81 €
# 8	90185-10060 9018510060 9018510060	ECROU, AUTO-BLOQUANT	4,81 €
# 9	90105-12460 9010512460 9010512460	BOULON	9,11 €
# 10	90185-12046 901851213400 9018512046	ECROU, AUTO-BLOQUANT	9,91 €
# 11	3GB-23501-10 3GB2350110 3GB2350110	ARTICULATION DIRECTION COMP.	Non disponible	0,00 €
# 12	90381-17067 9038117067 9038117067	DOUILLE, SOLIDE	14,76 €
# 13	93700-06004 9370006M0300 9370006004	PION	6,65 €
# 14	3GB-23502-10 3GB2350210 3GB2350210	ARTICULATION DIRECTION COMP.	Non disponible	0,00 €
# 15	90381-17067 9038117067 9038117067	DOUILLE, SOLIDE	14,76 €
# 16	93700-06004 9370006M0300 9370006004	PION	6,65 €
# 17	3GB-23448-00 3GB2344800 3GB2344800	ENTRETOISE	32,50 €
# 18	2NL-23517-00 3JN235170000 2NL2351700	COUVERCLE, BUTEE 1	17,00 €
# 19	90109-104A8 90109104A8 90109104A8	BOULON	6,76 €
# 20	90201-08759 9020108759 9020108759	RONDELLE, PLATE	1,81 €
# 21	90171-10004 901711000100 9017110004	ECROU, CRENELE	3,16 €
# 22	91401-20020 914902002500 9140120020	GOUPILLE	2,20 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au SUSPENSION / ROUE AVANT de votre Yamaha YFM80 de 1994. Nous restons à votre disposition pour toute question.
