AMORTISSEUR ARRIERE

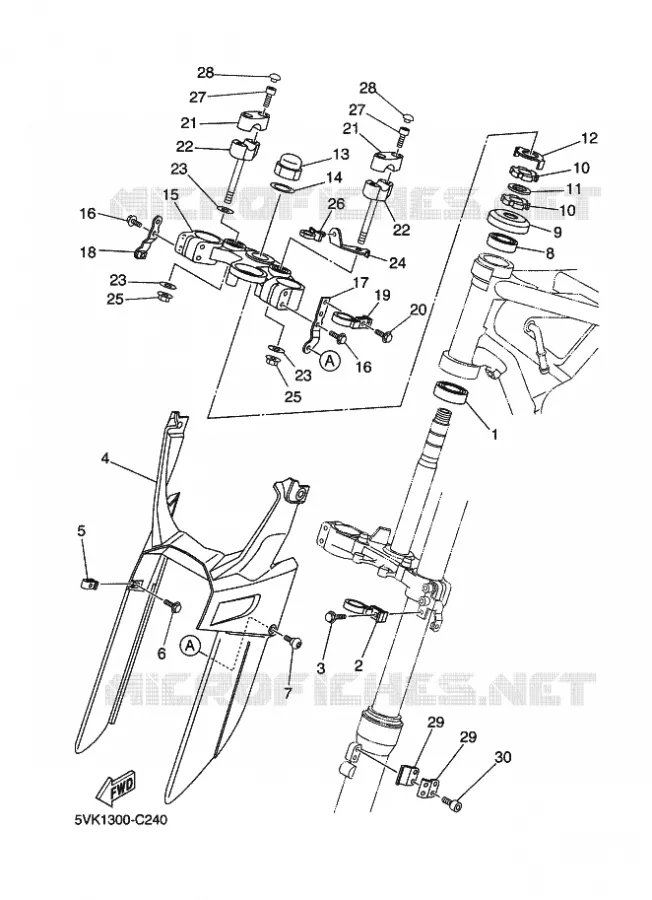

DIRECTION POUR YAMAHA XTR 660 DE 2010

FOURCHE

(1) 933320000800

BRG,CYL-CAL ROLLER 131G KY BEARING

(2) 5VK-23389-00

GUIDE, CABLE

(3) 90105-05361

BOLT, FLANGE

(4) 5VK-F3472-00

PROTECTOR

(5) 90183-05061

NUT, SPRING

(6) 90119-05193

BOLT, WITH WASHER

(7) 90111-05011

BOLT,HEX. SOCKET BUTTON

(8) 93332-000Y6

BEARING

(9) 1W1-23416-00

COVER, BALL RACE 2

(10) 901792581100

NUT

(10) 901792581100

NUT

(11) 90202-26142

WASHER, PLATE

(12) 3YF-23418-00

WASHER, SPECIAL

(13) 90176-22081

NUT, CROWN

(14) 902012201800

WASHER, PLATE

(15) 5VK-23430-00

HANDLE CROWN COMP.

(16) 95027-08040

BOLT, FLANGE

(16) 95027-08040

BOLT, FLANGE

(17) 5VK-F317E-00

STAY 1

(18) 5VK-F317F-00

STAY 2

(19) 5VK-23389-00

GUIDE, CABLE

(20) 90105-05361

BOLT, FLANGE

(21) 4H7-23441-01-P5

HOLDER, HANDLE UPPER

(21) 4H7-23441-01-P5

HOLDER, HANDLE UPPER

(22) 3Y6-23442-00-P1

HOLDER, HANDLE LOWER

(22) 3Y6-23442-00-P1

HOLDER, HANDLE LOWER

(23) 90201100A100

WASHER, PLATE (3J6) WASHER, PLATE

(23) 90201100A100

WASHER, PLATE (3J6) WASHER, PLATE

(23) 90201100A100

WASHER, PLATE (3J6) WASHER, PLATE

(24) 5VK-F317M-00

STAY 3

(25) 95607-10200

NUT, U FLANGE

(25) 95607-10200

NUT, U FLANGE

(26) 90464-12001

CLAMP

(27) 91317-08030

BOLT

(27) 91317-08030

BOLT

(28) 90338-06004

PLUG

(28) 90338-06004

PLUG

(29) 5VK-F3466-00

CLAMP

(29) 5VK-F3466-00

CLAMP

(30) 91317-06016

BOLT

	Référence	Désignation	Qté
# 1	93332-000Y5 933320000800 93332000Y5	BRG, CYL-CAL ROLLER 131G KY BEARING	81,00 €
# 2	5VK-23389-00 5VK2338900 5VK2338900	GUIDE, CABLE	11,56 €
# 3	90105-05361 9010505361 9010505361	BOLT, FLANGE	0,41 €
# 4	5VK-F3472-00 5VKF347200 5VKF347200	PROTECTOR	43,50 €
# 5	90183-05061 9018305061 9018305061	NUT, SPRING	7,26 €
# 6	90119-05193 9011905193 9011905193	BOLT, WITH WASHER	0,41 €
# 7	90111-05011 9011105011 9011105011	BOLT, HEX. SOCKET BUTTON	2,35 €
# 8	93332-000Y6 93332000Y6 93332000Y6	BEARING	44,50 €
# 9	1W1-23416-00 1W12341600 1W12341600	COVER, BALL RACE 2	16,50 €
# 10	90179-25615 901792581100 9017925615	NUT	17,50 €
# 11	90202-26142 9020226142 9020226142	WASHER, PLATE	1,50 €
# 12	3YF-23418-00 3YF2341800 3YF2341800	WASHER, SPECIAL	9,80 €
# 13	90176-22081 9017622081 9017622081	NUT, CROWN	15,50 €
# 14	90201-220T0 902012201800 90201220T0	WASHER, PLATE	5,40 €
# 15	5VK-23430-00 5VK2343000 5VK2343000	HANDLE CROWN COMP.	223,00 €
# 16	95027-08040 9502708040 9502708040	BOLT, FLANGE	2,20 €
# 17	5VK-F317E-00 5VKF317E00 5VKF317E00	STAY 1	Non disponible	0,00 €
# 18	5VK-F317F-00 5VKF317F00 5VKF317F00	STAY 2	17,00 €
# 19	5VK-23389-00 5VK2338900 5VK2338900	GUIDE, CABLE	11,56 €
# 20	90105-05361 9010505361 9010505361	BOLT, FLANGE	0,41 €
# 21	4H7-23441-01-P5 4H72344101P5 4H72344101P5	HOLDER, HANDLE UPPER	28,50 €
# 22	3Y6-23442-00-P1 3Y62344200P1 3Y62344200P1	HOLDER, HANDLE LOWER	84,00 €
# 23	90201-10141 90201100A100 9020110141	WASHER, PLATE (3J6) WASHER, PLATE	3,70 €
# 24	5VK-F317M-00 5VKF317M00 5VKF317M00	STAY 3	17,00 €
# 25	95607-10200 9560710200 9560710200	NUT, U FLANGE	3,60 €
# 26	90464-12001 9046412001 9046412001	CLAMP	2,45 €
# 27	91317-08030 9131708030 9131708030	BOLT	1,15 €
# 28	90338-06004 9033806004 9033806004	PLUG	1,40 €
# 29	5VK-F3466-00 5VKF346600 5VKF346600	CLAMP	11,41 €
# 30	91317-06016 9131706016 9131706016	BOLT	Non disponible	0,00 €
