Vue éclatée

SYSTÈME ANTIPOLLUTION

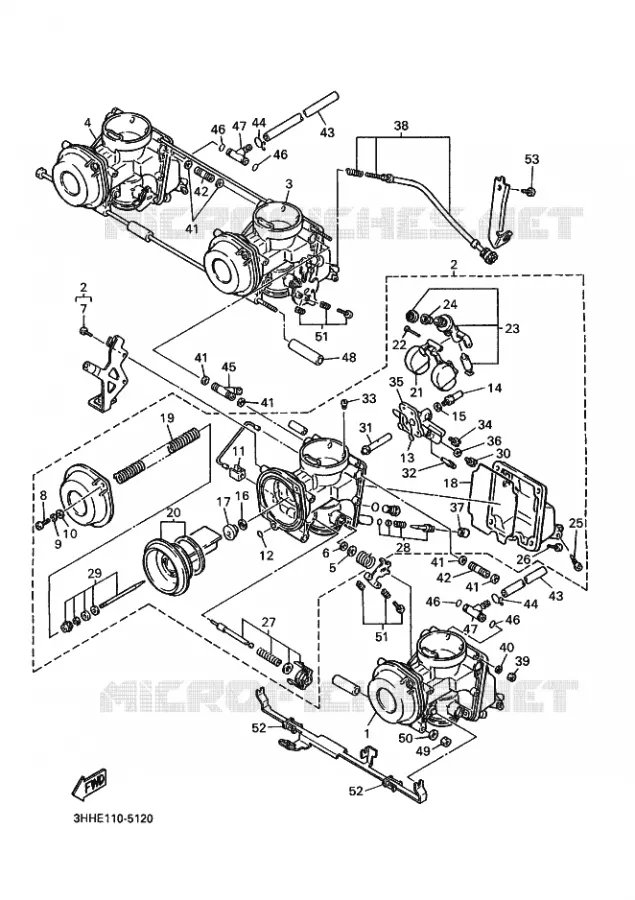

CARBURATEUR POUR YAMAHA FZR600 DE 1996

ECHAPPEMENT - SAUF CALIFORNIE

(1) 3HH-14901-04

CARBURETOR ASSY 1

(1) 3UU-14901-04

CARBURETOR ASSY 1

(2) 3HH-14902-04

CARBURETOR ASSY 2

(2) 3HH-14902-04

CARBURETOR ASSY 2

(2) 3UU-14902-04

CARBURETOR ASSY 2

(2) 3UU-14902-04

CARBURETOR ASSY 2

(3) 3HH-14903-04

CARBURETOR ASSY 3

(3) 3UU-14903-04

CARBURETOR ASSY 3

(4) 3HH-14904-04

CARBURETOR ASSY 4

(4) 3UU-14904-04

CARBURETOR ASSY 4

(5) 1A8-14953-00

.WASHER

(6) 256-14997-00

.SEAL

(7) 98580-04010

.SCREW, PAN HEAD

(8) 98507-05016

.SCREW, PAN HEAD

(9) 929070510000

.WASHER, SPRING

(10) 92907-05600

.WASHER, PLATE

(11) 3EN-14243-00

.PLATE

(12) 3EN-14239-00

.SEAL

(13) 3GM-14147-00

.O-RING

(14) 1AE-14565-00

.SCREW

(15) 137-14153-00

.WASHER, MAIN JET

(16) 1AE-14147-00

.O-RING

(17) 3EN-1411A-00

.BLOCK JET ASSY

(18) 3GM-14997-00

.SEAL

(19) 3HE-14933-00

.SPRING, DIAPHRAGM

(20) 3HE-14940-00

.DIAPHRAGM ASSY

(21) 3HE-14985-00

.FLOAT

(22) 353-14186-00

.PIN, FLOAT

(23) 3HH-14107-10

.NEEDLE VALVE SET

(24) 3EN-14147-00

.O-RING

(25) 12R-14191-00

.PLUG, DRAIN

(26) 985170501200

.SCREW, PAN HEAD

(27) 3EN-1410A-01

.STARTER SET

(28) 12R-14105-00

.PILOT SCREW SET

(29) 3HH-1490J-00

.NEEDLE SET

(30) 3G2-1423A-72

.JET, MAIN (# 107.5)

(31) 3EN-14141-90

.NOZZLE, MAIN

(32) 4G0-14142-32-A0

.JET, PILOT (# 32.5)

(33) 830-1423A-77

.JET, PILOT AIR (#132.5)

(34) 3G2-14231-10

.JET, POWER (#50)

(34) 3G2-1423A-61

.JET, STARTER (#52.5)

(35) 3HE-1411A-00

.BLOCK JET ASSY

(36) 1AE-14227-00

.O-RING

(37) 3F9-14118-00

.CAP

(38) 3HE-14103-00

THROTTLE SCREW SET

(39) 95380-05600

NUT

(40) 2GV-14953-00

WASHER

(41) 3EN-14997-00

SEAL

(41) 3EN-14997-00

SEAL

(41) 3EN-14997-00

SEAL

(41) 3EN-14997-00

SEAL

(41) 3EN-14997-00

SEAL

(42) 3HE-14163-00

SPACER

(42) 3HE-14163-00

SPACER

(43) 3EN-14197-00

PIPE

(43) 3EN-14197-00

PIPE

(44) 8U9-14139-00

CLIP, PIPE

(44) 8U9-14139-00

CLIP, PIPE

(45) 3EN-14988-00

PIPE, STARTER CONNECTING

(46) 36Y141470000

O-RING

(46) 36Y141470000

O-RING

(46) 36Y141470000

O-RING

(46) 36Y141470000

O-RING

(47) 17A-14251-00

NIPPLE

(47) 17A-14251-00

NIPPLE

(48) 3HE-14148-00

PIPE

(49) 95380-06600

NUT

(50) 92990-06600

WASHER, PLATE

(51) 4KM1490K0000

STOP SCREW SET

(51) 4KM1490K0000

STOP SCREW SET

(52) 3EN-14261-00

HOLDER

(52) 3EN-14261-00

HOLDER

(53) 98507-05008

SCREW, PAN HEAD

	Référence	Désignation	Qté
# 1	3HH-14901-04 3HH1490104 3HH1490104	CARBURETOR ASSY 1	Non disponible	0,00 €
# 1	3UU-14901-04 3UU1490104 3UU1490104	CARBURETOR ASSY 1	Non disponible	0,00 €
# 2	3HH-14902-04 3HH1490204 3HH1490204	CARBURETOR ASSY 2	Non disponible	0,00 €
# 2	3UU-14902-04 3UU1490204 3UU1490204	CARBURETOR ASSY 2	Non disponible	0,00 €
# 3	3HH-14903-04 3HH1490304 3HH1490304	CARBURETOR ASSY 3	Non disponible	0,00 €
# 3	3UU-14903-04 3UU1490304 3UU1490304	CARBURETOR ASSY 3	Non disponible	0,00 €
# 4	3HH-14904-04 3HH1490404 3HH1490404	CARBURETOR ASSY 4	Non disponible	0,00 €
# 4	3UU-14904-04 3UU1490404 3UU1490404	CARBURETOR ASSY 4	Non disponible	0,00 €
# 5	1A8-14953-00 1A81495300 1A81495300	.WASHER	3,30 €
# 6	256-14997-00 2561499700 2561499700	.SEAL	8,05 €
# 7	98580-04010 9858004010 9858004010	.SCREW, PAN HEAD	2,06 €
# 8	98507-05016 9850705016 9850705016	.SCREW, PAN HEAD	0,56 €
# 9	92906-05100 929070510000 9290605100	.WASHER, SPRING	0,50 €
# 10	92907-05600 9290705600 9290705600	.WASHER, PLATE	0,56 €
# 11	3EN-14243-00 3EN1424300 3EN1424300	.PLATE	Non disponible	0,00 €
# 12	3EN-14239-00 3EN1423900 3EN1423900	.SEAL	3,80 €
# 13	3GM-14147-00 3GM1414700 3GM1414700	.O-RING	5,95 €
# 14	1AE-14565-00 1AE1456500 1AE1456500	.SCREW	12,76 €
# 15	137-14153-00 1371415300 1371415300	.WASHER, MAIN JET	2,86 €
# 16	1AE-14147-00 1AE1414700 1AE1414700	.O-RING	9,85 €
# 17	3EN-1411A-00 3EN1411A00 3EN1411A00	.BLOCK JET ASSY	Non disponible	0,00 €
# 18	3GM-14997-00 3GM1499700 3GM1499700	.SEAL	19,00 €
# 19	3HE-14933-00 3HE1493300 3HE1493300	.SPRING, DIAPHRAGM	Non disponible	0,00 €
# 20	3HE-14940-00 3HE1494000 3HE1494000	.DIAPHRAGM ASSY	Non disponible	0,00 €
# 21	3HE-14985-00 3HE1498500 3HE1498500	.FLOAT	Non disponible	0,00 €
# 22	353-14186-00 3531418600 3531418600	.PIN, FLOAT	1,40 €
# 23	3HH-14107-10 3HH1410710 3HH1410710	.NEEDLE VALVE SET	59,50 €
# 24	3EN-14147-00 3EN1414700 3EN1414700	.O-RING	10,91 €
# 25	12R-14191-00 12R1419100 12R1419100	.PLUG, DRAIN	7,45 €
# 26	98507-05012 985170501200 9850705012	.SCREW, PAN HEAD	1,21 €
# 27	3EN-1410A-01 3EN1410A01 3EN1410A01	.STARTER SET	59,00 €
# 28	12R-14105-00 12R1410500 12R1410500	.PILOT SCREW SET	20,00 €
# 29	3HH-1490J-00 3HH1490J00 3HH1490J00	.NEEDLE SET	Non disponible	0,00 €
# 30	3G2-1423A-72 3G21423A72 3G21423A72	.JET, MAIN (# 107.5)	12,41 €
# 31	3EN-14141-90 3EN1414190 3EN1414190	.NOZZLE, MAIN	Non disponible	0,00 €
# 32	4G0-14142-32-A0 4G01414232A0 4G01414232A0	.JET, PILOT (# 32.5)	12,66 €
# 33	830-1423A-77 8301423A77 8301423A77	.JET, PILOT AIR (#132.5)	Non disponible	0,00 €
# 34	3G2-14231-10 3G21423110 3G21423110	.JET, POWER (#50)	Non disponible	0,00 €
# 34	3G2-1423A-61 3G21423A61 3G21423A61	.JET, STARTER (#52.5)	12,41 €
# 35	3HE-1411A-00 3HE1411A00 3HE1411A00	.BLOCK JET ASSY	Non disponible	0,00 €
# 36	1AE-14227-00 1AE1422700 1AE1422700	.O-RING	5,30 €
# 37	3F9-14118-00 3F91411800 3F91411800	.CAP	7,00 €
# 38	3HE-14103-00 3HE1410300 3HE1410300	THROTTLE SCREW SET	Non disponible	0,00 €
# 39	95380-05600 9538005600 9538005600	NUT	1,10 €
# 40	2GV-14953-00 2GV1495300 2GV1495300	WASHER	Non disponible	0,00 €
# 41	3EN-14997-00 3EN1499700 3EN1499700	SEAL	9,85 €
# 42	3HE-14163-00 3HE1416300 3HE1416300	SPACER	Non disponible	0,00 €
# 43	3EN-14197-00 3EN1419700 3EN1419700	PIPE	Non disponible	0,00 €
# 44	8U9-14139-00 8U91413900 8U91413900	CLIP, PIPE	Non disponible	0,00 €
# 45	3EN-14988-00 3EN1498800 3EN1498800	PIPE, STARTER CONNECTING	Non disponible	0,00 €
# 46	822-14147-00 36Y141470000 8221414700	O-RING	9,85 €
# 47	17A-14251-00 17A1425100 17A1425100	NIPPLE	35,50 €
# 48	3HE-14148-00 3HE1414800 3HE1414800	PIPE	Non disponible	0,00 €
# 49	95380-06600 9538006600 9538006600	NUT	2,65 €
# 50	92990-06600 9299006600 9299006600	WASHER, PLATE	0,56 €
# 51	3EN-1490K-00 4KM1490K0000 3EN1490K00	STOP SCREW SET	18,50 €
# 52	3EN-14261-00 3EN1426100 3EN1426100	HOLDER	Non disponible	0,00 €
# 53	98507-05008 9850705008 9850705008	SCREW, PAN HEAD	0,56 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR de votre Yamaha FZR600 de 1996. Nous restons à votre disposition pour toute question.
