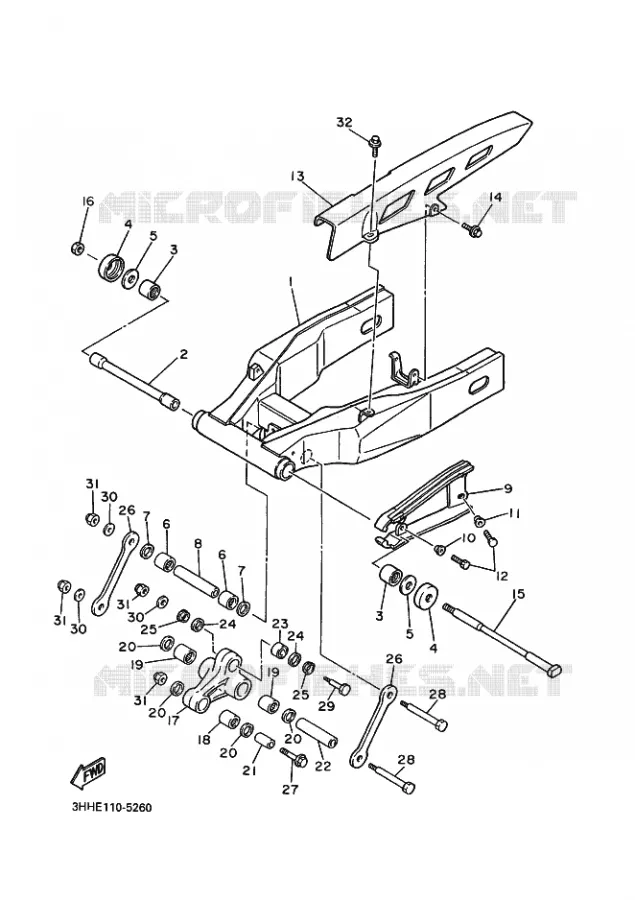

BRAS OSCILLANT POUR YAMAHA FZR600 DE 1995

AMORTISSEUR ARRIERE

(1) 3HH-22110-00-T9

REAR ARM COMP.

(2) 33M-22184-00

BUSH

(3) 93320-32403

BEARING

(3) 93320-32403

BEARING

(4) 4X7-22129-00

COVER, THRUST 2

(4) 4X7-22129-00

COVER, THRUST 2

(5) 90201-161J3

WASHER, PLATE

(5) 90201-161J3

WASHER, PLATE

(6) 93317-21746

BEARING, CYLINDRICAL

(6) 93317-21746

BEARING, CYLINDRICAL

(7) 93109-17048

OIL SEAL (SDO 17-24-4)

(7) 93109-17048

OIL SEAL (SDO 17-24-4)

(8) 90387-122R5

COLLAR

(9) 3HH-22151-00

SEAL, GUARD

(10) 903870685700

COLLAR

(11) 90387-062M9

COLLAR

(12) 97D950601600

BOLT

(13) 3GM-22311-00

CASE, CHAIN

(14) 970170601600

BOLT, WITH WASHER

(15) 46X-22141-00

SHAFT, PIVOT

(16) 90185-14070

NUT, SELF-LOCKING

(17) 1WG-2217A-00

ARM, RELAY

(18) 93317-31701

BEARING, CYLINDRICAL

(19) 93317-21746

BEARING, CYLINDRICAL

(19) 93317-21746

BEARING, CYLINDRICAL

(20) 93109-17048

OIL SEAL (SDO 17-24-4)

(20) 93109-17048

OIL SEAL (SDO 17-24-4)

(20) 93109-17048

OIL SEAL (SDO 17-24-4)

(20) 93109-17048

OIL SEAL (SDO 17-24-4)

(21) 90387-102R4

COLLAR

(22) 90387-122R5

COLLAR

(23) 93399-99919

BEARING

(24) 93101-16131

OIL SEAL

(24) 93101-16131

OIL SEAL

(25) 90387-124W2

COLLAR

(25) 90387-124W2

COLLAR

(26) 1WG-2217M-00

ARM 1

(26) 1WG-2217M-00

ARM 1

(27) 90105-10376

BOLT, WASHER BASED

(28) 90101-10658

BOLT

(28) 90101-10658

BOLT

(29) 90101-10659

BOLT

(30) 90201-101J1

WASHER, PLATE

(30) 90201-101J1

WASHER, PLATE

(30) 90201-101J1

WASHER, PLATE

(31) 956141010000

NUT, U

(31) 956141010000

NUT, U

(31) 956141010000

NUT, U

(31) 956141010000

NUT, U

(32) 90119-06117

BOLT, WITH WASHER

	Référence	Désignation	Qté
# 1	3HH-22110-00-T9 3HH2211000T9 3HH2211000T9	REAR ARM COMP.	Non disponible	0,00 €
# 2	33M-22184-00 33M2218400 33M2218400	BUSH	Non disponible	0,00 €
# 3	93320-32403 9332032403 9332032403	BEARING	41,50 €
# 4	4X7-22129-00 4X72212900 4X72212900	COVER, THRUST 2	18,00 €
# 5	90201-161J3 90201161J3 90201161J3	WASHER, PLATE	7,00 €
# 6	93317-21746 9331721746 9331721746	BEARING, CYLINDRICAL	43,00 €
# 7	93109-17048 9310917048 9310917048	OIL SEAL (SDO 17-24-4)	5,46 €
# 8	90387-122R5 90387122R5 90387122R5	COLLAR	27,50 €
# 9	3HH-22151-00 3HH2215100 3HH2215100	SEAL, GUARD	Non disponible	0,00 €
# 10	90387-06681 903870685700 9038706681	COLLAR	1,00 €
# 11	90387-062M9 90387062M9 90387062M9	COLLAR	3,95 €
# 12	97095-06016 97D950601600 9709506016	BOLT	0,20 €
# 13	3GM-22311-00 3GM2231100 3GM2231100	CASE, CHAIN	Non disponible	0,00 €
# 14	90119-06108 970170601600 9011906108	BOLT, WITH WASHER	0,56 €
# 15	46X-22141-00 46X2214100 46X2214100	SHAFT, PIVOT	74,50 €
# 16	90185-14070 9018514070 9018514070	NUT, SELF-LOCKING	8,10 €
# 17	1WG-2217A-00 1WG2217A00 1WG2217A00	ARM, RELAY	Non disponible	0,00 €
# 18	93317-31701 9331731701 9331731701	BEARING, CYLINDRICAL	23,00 €
# 19	93317-21746 9331721746 9331721746	BEARING, CYLINDRICAL	43,00 €
# 20	93109-17048 9310917048 9310917048	OIL SEAL (SDO 17-24-4)	5,46 €
# 21	90387-102R4 90387102R4 90387102R4	COLLAR	11,75 €
# 22	90387-122R5 90387122R5 90387122R5	COLLAR	27,50 €
# 23	93399-99919 9339999919 9339999919	BEARING	87,00 €
# 24	93101-16131 9310116131 9310116131	OIL SEAL	6,76 €
# 25	90387-124W2 90387124W2 90387124W2	COLLAR	21,50 €
# 26	1WG-2217M-00 1WG2217M00 1WG2217M00	ARM 1	Non disponible	0,00 €
# 27	90105-10376 9010510376 9010510376	BOLT, WASHER BASED	5,05 €
# 28	90101-10658 9010110658 9010110658	BOLT	9,20 €
# 29	90101-10659 9010110659 9010110659	BOLT	6,80 €
# 30	90201-101J1 90201101J1 90201101J1	WASHER, PLATE	3,11 €
# 31	95611-10100 956141010000 9561110100	NUT, U	6,55 €
# 32	90119-06117 9011906117 9011906117	BOLT, WITH WASHER	0,20 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BRAS OSCILLANT de votre Yamaha FZR600 de 1995. Nous restons à votre disposition pour toute question.
