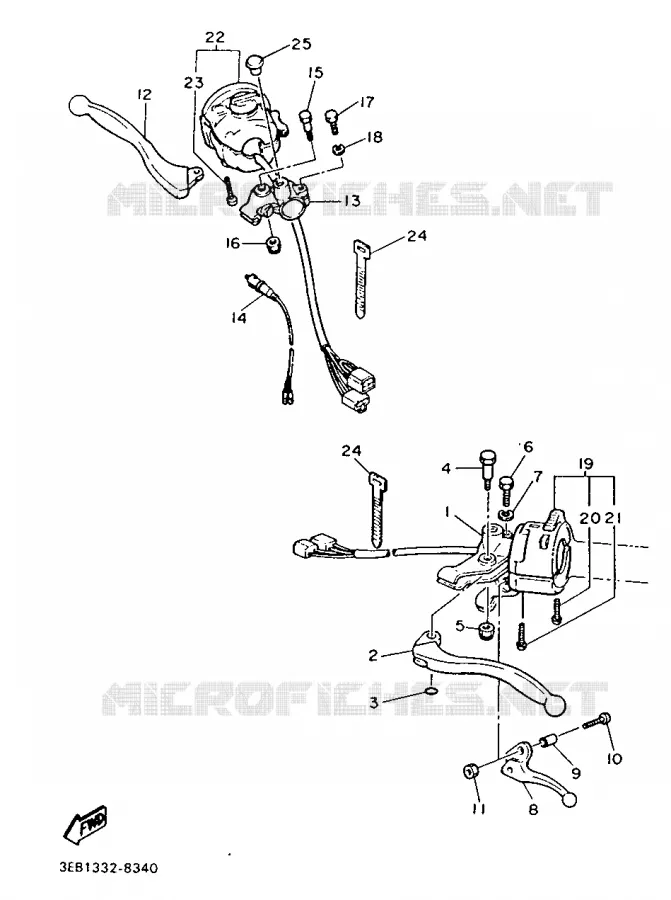

COMMODO / LEVIER POUR YAMAHA SR500 DE 1988

PARTIE ELECTRIQUE 1

(1) 583829110200

SUPPORT, LEVIER 1

(2) 2H0839123100

LEVIER 1

(3) 93210-11368-00

JOINT TORIQUE

(4) 901090679900

BOULON, LEVIER

(5) 956170610000

ECROU, U

(6) 970950602200

BOULON

(7) 929950610000

RONDELLE, GROWER

(8) 583-83981-00-00

LEVIER, DECOMPRESSION

(9) 5BE839130000

COLLERETTE, LEVIER 1

(10) 985800501800

VIS, TETE TRONCONIQUE

(11) 956170510000

ECROU, U

(12) 2H0839223100

LEVIER 2

(13) 1JN829210100

SUPPORT, LEVIER 2

(14) 395839800900

CONTACTEUR DU FEU STOP CPLT

(15) 901090679900

BOULON

(16) 956170610000

ECROU, U

(17) 970950602200

BOULON

(18) 929950610000

RONDELLE, GROWER

(19) 2J3-83972-00-98

COMMUTATEUR 4, SUR GUIDON

(20) 985170503000

.VIS, TETE TRONCONIQUE

(21) 985070503500

.VIS, TETE TRONCONIQUE

(22) 3G4-83975-80-00

COMMUTATEUR 2, SUR GUIDON

(23) 985800553000

.VIS, TETE TRONCONIQUE

(24) 437839360100

COLLIER, CORDON DE COMMUTATEUR

(25) 90338-09012-00

PLOT

	Référence	Désignation	Qté
# 1	583-82911-01-98 583829110200 583829110198	SUPPORT, LEVIER 1	35,50 €
# 2	2H7-83912-00-00 2H0839123100 2H7839120000	LEVIER 1	26,00 €
# 3	93210-11368-00 932101136800 932101136800	JOINT TORIQUE	4,96 €
# 4	2H7-83945-00-00 901090679900 2H7839450000	BOULON, LEVIER	2,90 €
# 5	95601-06100-00 956170610000 956010610000	ECROU, U	4,20 €
# 6	97001-06022-00 970950602200 970010602200	BOULON	1,56 €
# 7	92990-06100-00 929950610000 929900610000	RONDELLE, GROWER	0,16 €
# 8	583-83981-00-00 583839810000 583839810000	LEVIER, DECOMPRESSION	16,50 €
# 9	583-83913-00-00 5BE839130000 583839130000	COLLERETTE, LEVIER 1	5,90 €
# 10	98501-05018-00 985800501800 985010501800	VIS, TETE TRONCONIQUE	1,31 €
# 11	95601-05100-00 956170510000 956010510000	ECROU, U	3,80 €
# 12	2H0-83922-20-00 2H0839223100 2H0839222000	LEVIER 2	26,00 €
# 13	1JN-82921-00-98 1JN829210100 1JN829210098	SUPPORT, LEVIER 2	70,00 €
# 14	395-83980-00-00 395839800900 395839800000	CONTACTEUR DU FEU STOP CPLT	26,00 €
# 15	90109-06798-00 901090679900 901090679800	BOULON	2,90 €
# 16	95601-06100-00 956170610000 956010610000	ECROU, U	4,20 €
# 17	97001-06022-00 970950602200 970010602200	BOULON	1,56 €
# 18	92990-06100-00 929950610000 929900610000	RONDELLE, GROWER	0,16 €
# 19	2J3-83972-00-98 2J3839720098 2J3839720098	COMMUTATEUR 4, SUR GUIDON	Non disponible	0,00 €
# 20	98506-05030-00 985170503000 985060503000	.VIS, TETE TRONCONIQUE	0,41 €
# 21	98506-05035-00 985070503500 985060503500	.VIS, TETE TRONCONIQUE	0,56 €
# 22	3G4-83975-80-00 3G4839758000 3G4839758000	COMMUTATEUR 2, SUR GUIDON	Non disponible	0,00 €
# 23	98501-05030-00 985800553000 985010503000	.VIS, TETE TRONCONIQUE	1,61 €
# 24	437-83936-00-00 437839360100 437839360000	COLLIER, CORDON DE COMMUTATEUR	4,31 €
# 25	90338-09012-00 903380901200 903380901200	PLOT	3,95 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMMODO / LEVIER de votre Yamaha SR500 de 1988. Nous restons à votre disposition pour toute question.
