Cylindrée

Année

Modèle

Finition

Catalogue pièces

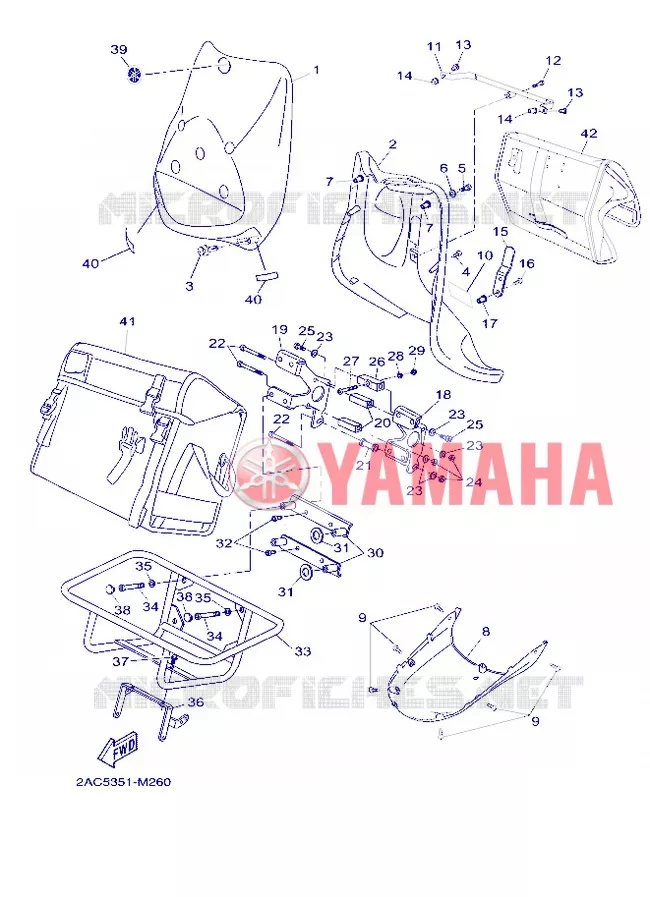

Vue éclatée

SUPPORT / REPOSE PIEDS

PROTEGE JAMBES POUR YAMAHA YQ50 DE 2012

CARENAGES 1

(1) 2AC-F8311-00

PROTEGE-JAMBES 1

(2) 5C3-F8312-00

PROTEGE-JAMBES 2

(3) 90269-06046

RIVET

(4) 90167-04X00

VIS, TETE FRAISEE

(5) 90110-05X07

BOULON, TETE HEXAGONALE CREUSE

(6) 90201-05X05

RONDELLE, PLATE

(7) 901790552300

ECROU

(8) 5C2-F8385-00

COUVERCLE

(9) 90167-04X00

VIS, TETE FRAISEE

(10) 5WX-F1568-10

ETIQUETTE, AVERTISSEMENT

(11) 2AC-F8321-00

SUPPORT

(12) 91314-06030

BOULON, TETE HEXAGONALE CREUSE

(13) 92014-05016

BOULON

(14) 901790552300

ECROU

(15) 2AC-F8322-00

SUPPORT 2

(16) 92014-05016

BOULON

(17) 901790552300

ECROU

(18) 2AC-F3336-00

SUPPORT , PORTE PAQUET AV 1

(19) 2AC-F3337-00

SUPPORT, PORTE PAQUET 2

(20) 2AC-F833C-00

BIELLETTE 1

(21) 2AC-F833P-00

BIELLETTE 3

(22) 2AC-F8331-00

BOULON, PROTEGE-JAMBES

(23) 90201-08043

RONDELLE, PLATE

(24) 90185-08169

ECROU,AUTO-BLOQUANT

(25) 91317-08016

BOULON

(26) 2AC-F833D-00

BIELLETTE 2

(27) 2AC-F8352-00

VIS, FIXATION

(28) 90179-06X00

ECROU

(29) 90176-06X00

ECROU BORGNE

(30) 2AC-F4816-00

SUPPORT, ETRIER

(31) 90480-28191

PASSE-FIL

(32) 91317-08016

BOULON

(33) 2AC-F4810-00

PORTE-BAGAGES

(34) 2AC-F8331-00

BOULON, PROTEGE-JAMBES

(35) 90201-086J0

RONDELLE, PLATE

(36) 2AC-F831V-00

SUPPORT PHARE 1

(37) 958140601200

BOULON, A COLLERETTE

(38) 341-23469-00

CACHE, BOULON

(39) 5B2-F413B-00

EMBLEME

(40) 5C3-F414K-00

MOULURE, COUVERCLE DE PANNEAU3

(41) 5C3-F838K-00

BOITE 1

(42) 5C3-F830N-00

CADRE DE MONTAGE PARTIEL

	Référence	Désignation	Qté
# 1	2AC-F8311-00 2ACF831100 2ACF831100	PROTEGE-JAMBES 1	305,00 €
# 2	5C3-F8312-00 5C3F831200 5C3F831200	PROTEGE-JAMBES 2	51,00 €
# 3	90269-06046 9026906046 9026906046	RIVET	1,15 €
# 4	90167-04X00 9016704X00 9016704X00	VIS, TETE FRAISEE	0,71 €
# 5	90110-05X07 9011005X07 9011005X07	BOULON, TETE HEXAGONALE CREUSE	1,56 €
# 6	90201-05X05 9020105X05 9020105X05	RONDELLE, PLATE	4,31 €
# 7	901790552300 901790552300 901790552300	ECROU	8,76 €
# 8	5C2-F8385-00 5C2F838500 5C2F838500	COUVERCLE	65,00 €
# 9	90167-04X00 9016704X00 9016704X00	VIS, TETE FRAISEE	0,71 €
# 10	5WX-F1568-10 5WXF156810 5WXF156810	ETIQUETTE, AVERTISSEMENT	2,26 €
# 11	2AC-F8321-00 2ACF832100 2ACF832100	SUPPORT	52,00 €
# 12	91314-06030 9131406030 9131406030	BOULON, TETE HEXAGONALE CREUSE	1,61 €
# 13	92014-05016 9201405016 9201405016	BOULON	0,56 €
# 14	901790552300 901790552300 901790552300	ECROU	8,76 €
# 15	2AC-F8322-00 2ACF832200 2ACF832200	SUPPORT 2	9,66 €
# 16	92014-05016 9201405016 9201405016	BOULON	0,56 €
# 17	901790552300 901790552300 901790552300	ECROU	8,76 €
# 18	2AC-F3336-00 2ACF333600 2ACF333600	SUPPORT , PORTE PAQUET AV 1	113,00 €
# 19	2AC-F3337-00 2ACF333700 2ACF333700	SUPPORT, PORTE PAQUET 2	113,00 €
# 20	2AC-F833C-00 2ACF833C00 2ACF833C00	BIELLETTE 1	Non disponible	0,00 €
# 21	2AC-F833P-00 2ACF833P00 2ACF833P00	BIELLETTE 3	Non disponible	0,00 €
# 22	2AC-F8331-00 2ACF833100 2ACF833100	BOULON, PROTEGE-JAMBES	Non disponible	0,00 €
# 23	90201-08043 9020108043 9020108043	RONDELLE, PLATE	0,85 €
# 24	90185-08169 9018508169 9018508169	ECROU, AUTO-BLOQUANT	3,50 €
# 25	91317-08016 9131708016 9131708016	BOULON	2,15 €
# 26	2AC-F833D-00 2ACF833D00 2ACF833D00	BIELLETTE 2	Non disponible	0,00 €
# 27	2AC-F8352-00 2ACF835200 2ACF835200	VIS, FIXATION	Non disponible	0,00 €
# 28	90179-06X00 9017906X00 9017906X00	ECROU	7,16 €
# 29	90176-06X00 9017606X00 9017606X00	ECROU BORGNE	6,65 €
# 30	2AC-F4816-00 2ACF481600 2ACF481600	SUPPORT, ETRIER	47,00 €
# 31	90480-28191 9048028191 9048028191	PASSE-FIL	6,80 €
# 32	91317-08016 9131708016 9131708016	BOULON	2,15 €
# 33	2AC-F4810-00 2ACF481000 2ACF481000	PORTE-BAGAGES	466,00 €
# 34	2AC-F8331-00 2ACF833100 2ACF833100	BOULON, PROTEGE-JAMBES	Non disponible	0,00 €
# 35	90201-086J0 90201086J0 90201086J0	RONDELLE, PLATE	2,35 €
# 36	2AC-F831V-00 2ACF831V00 2ACF831V00	SUPPORT PHARE 1	51,50 €
# 37	95824-06012 958140601200 9582406012	BOULON, A COLLERETTE	1,00 €
# 38	341-23469-00 3412346900 3412346900	CACHE, BOULON	3,20 €
# 39	5B2-F413B-00 5B2F413B00 5B2F413B00	EMBLEME	17,00 €
# 40	5C3-F414K-00 5C3F414K00 5C3F414K00	MOULURE, COUVERCLE DE PANNEAU3	Non disponible	0,00 €
# 41	5C3-F838K-00 5C3F838K00 5C3F838K00	BOITE 1	Non disponible	0,00 €
# 42	5C3-F830N-00 5C3F830N00 5C3F830N00	CADRE DE MONTAGE PARTIEL	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Yamaha, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
