Vue éclatée

SUSPENSION / ROUE AVANT

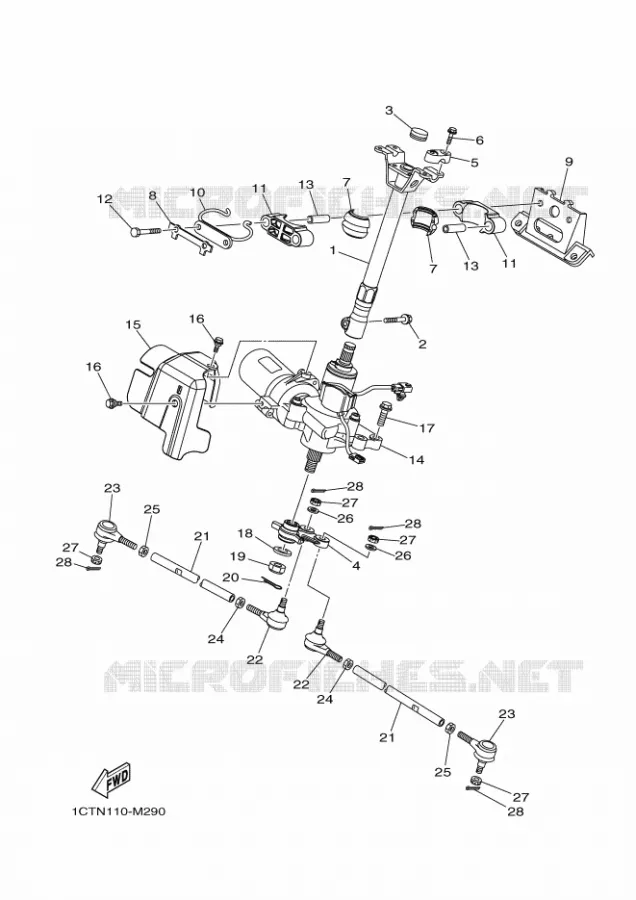

DIRECTION POUR YAMAHA GRIZZLY 450 EPS DIRECTION ASSISTEE DE 2016

RESERVOIR A ESSENCE

(1) 1CT-F3813-00

COLONNE 2, DIRECTION

(2) 901190810900

BOULON, AVEC RONDELLE

(3) 90336-28053

PLOT, CONIQUE

(4) 1CT-F3816-10

LEVIER, COMMANDE DE DIRECTION

(5) 1E6234410000

SUPPORT, SUPERIEUR DE GUIDON

(6) 95812-08030

BOULON

(7) 1CT-F3812-00

ROULEMENT, DIRECTION

(8) 1CT-F3894-00

RONDELLE-FREIN 1

(9) 1CT-F253F-00

BRACKET, STEERING

(10) 1CT-F3868-00

SUPPORT INFERIEUR, DIRECTION

(11) 1CT-F1957-00

BRACKET, STEERING 2

(13) 1CT-F1545-00

PLAQUE 3

(14) 3B4238B05000

ACTIONNEUR

(15) 1CT-F38B6-00

COVER, MOTOR

(16) 90109-06172

BOULON

(17) 958120803000

BOULON

(18) 90201-16021

RONDELLE, PLATE

(19) 95612-16100

ECROU, U

(20) 914902003500

GOUPILLE

(21) 1NS-23831-00

BARRE, ACCOUPLEMENT

(22) 1UY-23841-01

JOINT, UNIVERSEL 1

(23) 1UY-23845-01

JOINT, UNIVERSEL 2

(24) 953141060000

ECROU

(25) 90170-10010

ECROU

(26) 90209-10229

RONDELLE

(27) 90171-10001

ECROU, CRENELE

(28) 914902502000

GOUPILLE

	Référence	Désignation	Qté
# 1	1CT-F3813-00 1CTF381300 1CTF381300	COLONNE 2, DIRECTION	129,00 €
# 2	90119-08106 901190810900 9011908106	BOULON, AVEC RONDELLE	4,56 €
# 3	90336-28053 9033628053 9033628053	PLOT, CONIQUE	5,86 €
# 4	1CT-F3816-10 1CTF381610 1CTF381610	LEVIER, COMMANDE DE DIRECTION	61,50 €
# 5	8K1-23814-00 1E6234410000 8K12381400	SUPPORT, SUPERIEUR DE GUIDON	29,00 €
# 6	95812-08030 9581208030 9581208030	BOULON	1,21 €
# 7	1CT-F3812-00 1CTF381200 1CTF381200	ROULEMENT, DIRECTION	7,00 €
# 8	1CT-F3894-00 1CTF389400 1CTF389400	RONDELLE-FREIN 1	0,85 €
# 9	1CT-F253F-00 1CTF253F00 1CTF253F00	BRACKET, STEERING	20,50 €
# 10	1CT-F3868-00 1CTF386800 1CTF386800	SUPPORT INFERIEUR, DIRECTION	10,06 €
# 11	1CT-F1957-00 1CTF195700 1CTF195700	BRACKET, STEERING 2	6,30 €
# 13	1CT-F1545-00 1CTF154500 1CTF154500	PLAQUE 3	1,91 €
# 14	3B4-238B0-30 3B4238B05000 3B4238B030	ACTIONNEUR	2 904,00 €
# 15	1CT-F38B6-00 1CTF38B600 1CTF38B600	COVER, MOTOR	6,80 €
# 16	90109-06172 9010906172 9010906172	BOULON	1,15 €
# 17	90105-08153 958120803000 9010508153	BOULON	1,21 €
# 18	90201-16021 9020116021 9020116021	RONDELLE, PLATE	2,86 €
# 19	95612-16100 9561216100 9561216100	ECROU, U	23,00 €
# 20	91402-20025 914902003500 9140220025	GOUPILLE	4,06 €
# 21	1NS-23831-00 1NS2383100 1NS2383100	BARRE, ACCOUPLEMENT	25,00 €
# 22	1UY-23841-01 1UY2384101 1UY2384101	JOINT, UNIVERSEL 1	60,50 €
# 23	1UY-23845-01 1UY2384501 1UY2384501	JOINT, UNIVERSEL 2	61,00 €
# 24	95302-10700 953141060000 9530210700	ECROU	1,81 €
# 25	90170-10010 9017010010 9017010010	ECROU	1,56 €
# 26	90209-10229 9020910229 9020910229	RONDELLE	1,56 €
# 27	90171-10001 9017110001 9017110001	ECROU, CRENELE	3,16 €
# 28	91402-25020 914902502000 9140225020	GOUPILLE	1,36 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Yamaha, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
