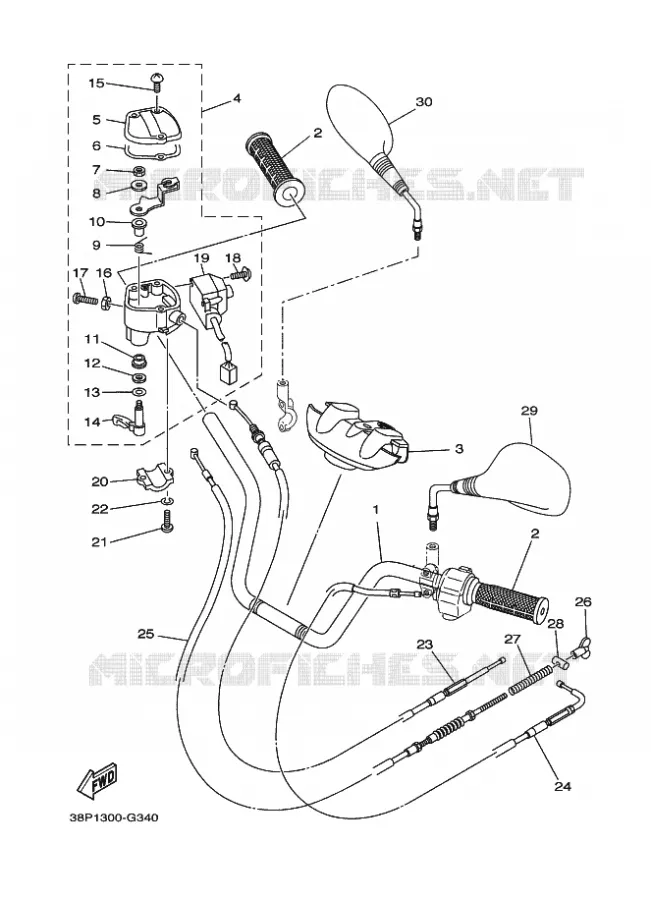

GUIDON ET CABLES POUR YAMAHA GRIZZLY 350 4WD HOMOLOGATED DE 2010

MAITRE CYLINDRE AVANT

(1) 5FUF61111200

HANDLEBAR

(2) 5FU-F6241-10

GRIP

(2) 5FU-F6241-10

GRIP

(3) 5NDF61240100

PROTECTOR, HANDLEB PROTECTOR, HANDLEBAR

(4) 4WV262501200

THROTTLE LEVER ASSY

(5) 4KB-2628F-10

. CAP, GEAR

(6) 4KB-2628G-00

. GASKET

(7) 956170510000

NUT, U . NUT, U

(8) 1NV-26398-00

WASHER, SPECIAL . WASHER

(9) 1NV-26304-00

. SPRING

(10) 1NV-26259-01

. COLLAR

(11) 1NV-2625K-00

. COLLAR

(12) 93104-09025

. OIL SEAL

(13) 1NV-26129-00

. WASHER

(14) 1NV2625G0200

. LEVER, THROTTLE

(15) 90149-04278

. SCREW

(16) 953170570000

NUT, HEXAGON SMALL . NUT

(17) 985170502000

SCREW, PAN HEAD . SCREW, PAN HEAD

(18) 97607-04210

. SCREW,WITH WASHER

(19) 4WV-83976-00

. SWITCH, HANDLE 1

(20) 4V4829130000

SUPPORT, LEVIER INF

(21) 985170502000

SCREW, PAN HEAD

(22) 929900560000

WASHER, PLAIN (646) WASHER, PLATE

(23) 5GH263111100

CABLE, THROTTLE 1

(24) 10P-F6331-01

CABLE, STARTER 1

(25) 5TE-26341-00

WIRE, BRAKE 1

(26) 20E-26343-00

NUT, ADJUSTING

(27) 90501-10782

SPRING, COMPRESSION

(28) 902491200800

AXE (YT6800)

(29) 4SB-F6280-00

REAR VIEW MIRROR ASSY (LEFT)

(30) 4SB-F6290-00

REAR VIEW MIRROR ASSY (RIGHT)

	Référence	Désignation	Qté
# 1	5FU-F6111-10 5FUF61111200 5FUF611110	HANDLEBAR	91,00 €
# 2	5FU-F6241-10 5FUF624110 5FUF624110	GRIP	27,50 €
# 3	5ND-F6124-00 5NDF61240100 5NDF612400	PROTECTOR, HANDLEB PROTECTOR, HANDLEBAR	23,50 €
# 4	4WV-26250-10 4WV262501200 4WV2625010	THROTTLE LEVER ASSY	128,00 €
# 5	4KB-2628F-10 4KB2628F10 4KB2628F10	. CAP, GEAR	33,00 €
# 6	4KB-2628G-00 4KB2628G00 4KB2628G00	. GASKET	7,40 €
# 7	95607-05100 956170510000 9560705100	NUT, U . NUT, U	3,80 €
# 8	1NV-26398-00 1NV2639800 1NV2639800	WASHER, SPECIAL . WASHER	Non disponible	0,00 €
# 9	1NV-26304-00 1NV2630400 1NV2630400	. SPRING	7,31 €
# 10	1NV-26259-01 1NV2625901 1NV2625901	. COLLAR	9,01 €
# 11	1NV-2625K-00 1NV2625K00 1NV2625K00	. COLLAR	6,70 €
# 12	93104-09025 9310409025 9310409025	. OIL SEAL	4,50 €
# 13	1NV-26129-00 1NV2612900 1NV2612900	. WASHER	3,80 €
# 14	1NV-2625G-01 1NV2625G0200 1NV2625G01	. LEVER, THROTTLE	106,00 €
# 15	90149-04278 9014904278 9014904278	. SCREW	0,41 €
# 16	95307-05700 953170570000 9530705700	NUT, HEXAGON SMALL . NUT	2,86 €
# 17	98507-05020 985170502000 9850705020	SCREW, PAN HEAD . SCREW, PAN HEAD	0,56 €
# 18	97607-04210 9760704210 9760704210	. SCREW, WITH WASHER	0,25 €
# 19	4WV-83976-00 4WV8397600 4WV8397600	. SWITCH, HANDLE 1	135,00 €
# 20	4V4829130000 4V4829130000 4V4829130000	SUPPORT, LEVIER INF	11,00 €
# 21	98502-05020 985170502000 9850205020	SCREW, PAN HEAD	0,56 €
# 22	92902-05600 929900560000 9290205600	WASHER, PLAIN (646) WASHER, PLATE	0,56 €
# 23	5GH-26311-10 5GH263111100 5GH2631110	CABLE, THROTTLE 1	40,50 €
# 24	10P-F6331-01 10PF633101 10PF633101	CABLE, STARTER 1	35,50 €
# 25	5TE-26341-00 5TE2634100 5TE2634100	WIRE, BRAKE 1	59,50 €
# 26	20E-26343-00 20E2634300 20E2634300	NUT, ADJUSTING	21,00 €
# 27	90501-10782 9050110782 9050110782	SPRING, COMPRESSION	3,50 €
# 28	902491200800 902491200800 902491200800	AXE (YT6800)	3,95 €
# 29	4SB-F6280-00 4SBF628000 4SBF628000	REAR VIEW MIRROR ASSY (LEFT)	28,00 €
# 30	4SB-F6290-00 4SBF629000 4SBF629000	REAR VIEW MIRROR ASSY (RIGHT)	28,00 €
