Cylindrée

Année

Modèle

Finition

Catalogue pièces

Vue éclatée

RADIATEUR / DURITES

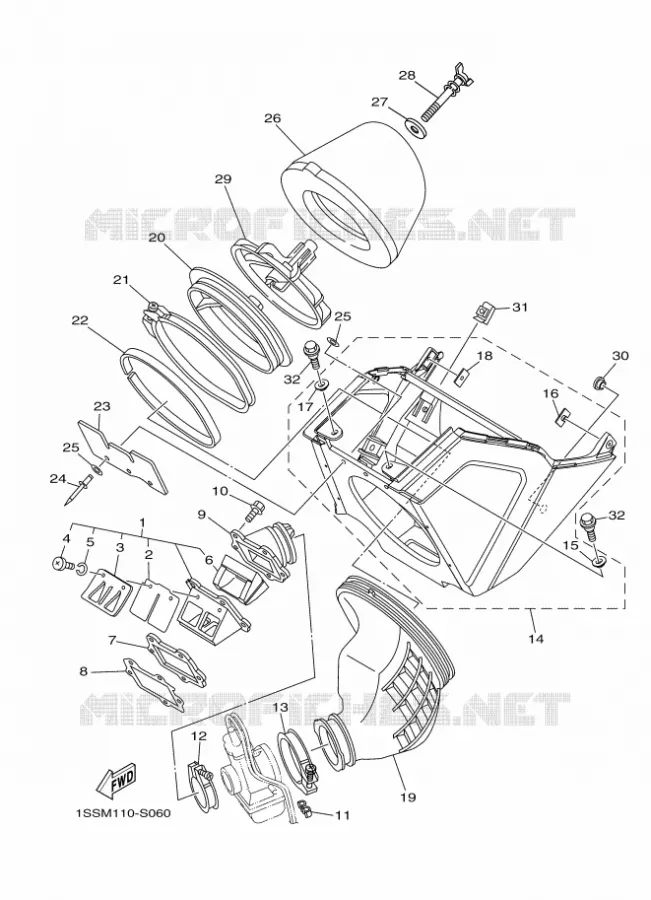

ADMISSION POUR YAMAHA YZ 250 DE 2021

CARBURATEUR

(1) 5NX-13610-10

REED VALVE ASSY

(2) 5NX-13613-00

. REED, VALVE

(3) 4XL-13616-10

. STOPPER, REED VALVE

(4) 985800300800

. SCREW, PAN HEAD

(5) 929900310000

. WASHER

(6) 4XL-13625-00

. SPACER, REED VALVE

(7) 5NX-13624-00

PLATE,REED VALVE

(8) 5XF-13622-00

GASKET, VALVE SEAT

(9) 5NX-13565-00

JOINT, CARBURETOR

(10) 913170602500

BOLT, HEXAGON SOCKET HEAD

(11) 90464-06214

CLAMP

(12) 90450-51001

HOSE CLAMP ASSY

(13) 904507000200

HOSE CLAMP ASSY

(14) 1SS-14401-00

AIR CLEANER CASE ASSY

(15) 17D-14449-00

. COLLAR

(16) 5XE-21635-10

. NUT, REAR FENDER

(17) 17D-14449-00

. COLLAR

(18) 5XE-21635-10

. NUT, REAR FENDER

(19) 5NX-14453-01

JOINT, AIR CLEANER 1

(20) 5NY-14459-00

HOLDER, GUIDE

(21) 5NY-14455-20

BAND

(22) 5NY-14442-00

SPACER

(23) 5NY-14417-01

COVER 1

(24) 90267-32070

RIVET, BLIND

(25) 90201-03313

WASHER, PLATE

(25) 90201-03313

WASHER, PLATE

(26) 4XM-14451-01

ELEMENT, AIR CLEANER

(27) 90209-06096

WASHER

(28) 90122-06005

BOLT, WING

(29) 3JD-14458-01

GUIDE

(30) 90480-10M28

GROMMET

(31) 90183-06023

NUT, SPRING

(32) 90105-06170

BOLT, FLANGE

(32) 90105-06170

BOLT, FLANGE

	Référence	Désignation	Qté
# 1	5NX-13610-10 5NX1361010 5NX1361010	REED VALVE ASSY	123,00 €
# 2	5NX-13613-00 5NX1361300 5NX1361300	. REED, VALVE	62,50 €
# 3	4XL-13616-10 4XL1361610 4XL1361610	. STOPPER, REED VALVE	26,00 €
# 4	98502-03008 985800300800 9850203008	. SCREW, PAN HEAD	0,66 €
# 5	92902-03100 929900310000 9290203100	. WASHER	1,36 €
# 6	4XL-13625-00 4XL1362500 4XL1362500	. SPACER, REED VALVE	84,00 €
# 7	5NX-13624-00 5NX1362400 5NX1362400	PLATE, REED VALVE	56,00 €
# 8	5XF-13622-00 5XF1362200 5XF1362200	GASKET, VALVE SEAT	5,90 €
# 9	5NX-13565-00 5NX1356500 5NX1356500	JOINT, CARBURETOR	104,00 €
# 10	91312-06025 913170602500 9131206025	BOLT, HEXAGON SOCKET HEAD	1,40 €
# 11	90464-06214 9046406214 9046406214	CLAMP	1,50 €
# 12	90450-51001 9045051001 9045051001	HOSE CLAMP ASSY	14,16 €
# 13	90450-70003 904507000200 9045070003	HOSE CLAMP ASSY	20,50 €
# 14	1SS-14401-00 1SS1440100 1SS1440100	AIR CLEANER CASE ASSY	166,00 €
# 15	17D-14449-00 17D1444900 17D1444900	. COLLAR	8,05 €
# 16	5XE-21635-10 5XE2163510 5XE2163510	. NUT, REAR FENDER	6,76 €
# 17	17D-14449-00 17D1444900 17D1444900	. COLLAR	8,05 €
# 18	5XE-21635-10 5XE2163510 5XE2163510	. NUT, REAR FENDER	6,76 €
# 19	5NX-14453-01 5NX1445301 5NX1445301	JOINT, AIR CLEANER 1	47,50 €
# 20	5NY-14459-00 5NY1445900 5NY1445900	HOLDER, GUIDE	31,50 €
# 21	5NY-14455-20 5NY1445520 5NY1445520	BAND	45,50 €
# 22	5NY-14442-00 5NY1444200 5NY1444200	SPACER	16,00 €
# 23	5NY-14417-01 5NY1441701 5NY1441701	COVER 1	24,50 €
# 24	90267-32070 9026732070 9026732070	RIVET, BLIND	1,40 €
# 25	90201-03313 9020103313 9020103313	WASHER, PLATE	2,45 €
# 26	4XM-14451-01 4XM1445101 4XM1445101	ELEMENT, AIR CLEANER	37,00 €
# 27	90209-06096 9020906096 9020906096	WASHER	2,86 €
# 28	90122-06005 9012206005 9012206005	BOLT, WING	8,15 €
# 29	3JD-14458-01 3JD1445801 3JD1445801	GUIDE	33,00 €
# 30	90480-10M28 9048010M28 9048010M28	GROMMET	2,15 €
# 31	90183-06023 9018306023 9018306023	NUT, SPRING	3,20 €
# 32	90105-06170 9010506170 9010506170	BOLT, FLANGE	1,56 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Yamaha, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
