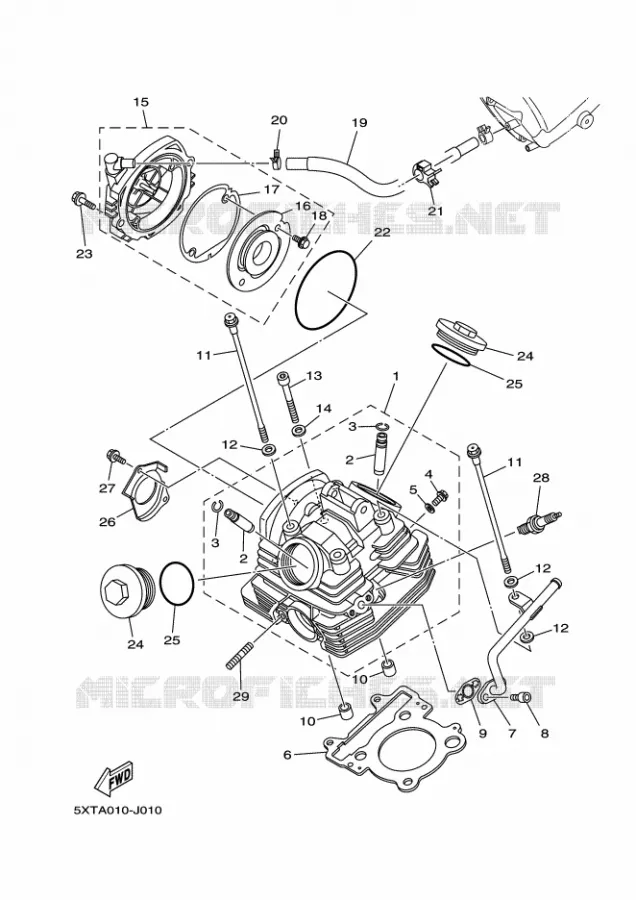

Vue éclatée

CULASSE POUR YAMAHA XT 250 DE 2015

CYLINDRE

(1) 5XT-11102-10

JEU DE CULASSE

(2) 5H0-11133-11

. GUIDE, SOUPAPE 1

(3) 93440-10085

. CIRCLIP

(4) 90153-06002

. VIS, TETE HEXAGONALE

(5) 90430-06014

. JOINT

(6) 5XT-11181-20

JOINT, DE CULASSE 1

(7) 5XT-14871-20

DURITE 1

(8) 91314-06016

BOULON, TETE HEXAGONALE CREUSE

(9) 5XT-14815-00

JOINT

(10) 99530-14016

GOUJON, D'ASSEMBLAGE

(11) 90105-08117

BOULON

(12) 90201-08609

WASHER, PLATE

(13) 91314-08045

BOULON, TETE HEXAGONALE CREUSE

(14) 90201-06018

RONDELLE, PLATE

(15) 5XT-11190-20

COUVERCLE, CULASSE 1

(16) 5XT-11165-00

. PLAQUE, RENIFLARD

(17) 4D3-11196-00

. JOINT, LATERAL DE CULASSE

(18) 950220601000

BOLT, FLANGE . BOULON

(19) 5XT-11166-20

DURITE, DE RENIFLARD 1

(20) 904671104400

COLLIER (EF2100/3200) JONC

(21) 90464-15192

BRIDE

(22) 93211-05471

JOINT TORIQUE

(23) 95024-06020

BOULON, COLLERETTE

(24) 5XT-11186-00

COUVERCLE LATERAL DE CULASSE 2

(25) 93210-54001

JOINT TORIQUE

(26) 5XT-1111F-00

PLAQUE

(27) 950220601200

BOLT, FLANGE BOULON

(28) 94701-00345

BOUGIE D,ALLUMAGE

(29) 90116-08023

GOUJON

	Référence	Désignation	Qté
# 1	5XT-11102-10 5XT1110210 5XT1110210	JEU DE CULASSE	Non disponible	0,00 €
# 2	5H0-11133-11 5H01113311 5H01113311	. GUIDE, SOUPAPE 1	45,00 €
# 3	93440-10085 9344010085 9344010085	. CIRCLIP	2,26 €
# 4	90153-06002 9015306002 9015306002	. VIS, TETE HEXAGONALE	0,41 €
# 5	90430-06014 9043006014 9043006014	. JOINT	Non disponible	0,00 €
# 6	5XT-11181-20 5XT1118120 5XT1118120	JOINT, DE CULASSE 1	Non disponible	0,00 €
# 7	5XT-14871-20 5XT1487120 5XT1487120	DURITE 1	Non disponible	0,00 €
# 8	91314-06016 9131406016 9131406016	BOULON, TETE HEXAGONALE CREUSE	1,81 €
# 9	5XT-14815-00 5XT1481500 5XT1481500	JOINT	4,86 €
# 10	99530-14016 9953014016 9953014016	GOUJON, D'ASSEMBLAGE	4,15 €
# 11	90105-08117 9010508117 9010508117	BOULON	9,30 €
# 12	90201-08609 9020108609 9020108609	WASHER, PLATE	1,56 €
# 13	91314-08045 9131408045 9131408045	BOULON, TETE HEXAGONALE CREUSE	2,00 €
# 14	90201-06018 9020106018 9020106018	RONDELLE, PLATE	4,86 €
# 15	5XT-11190-20 5XT1119020 5XT1119020	COUVERCLE, CULASSE 1	Non disponible	0,00 €
# 16	5XT-11165-00 5XT1116500 5XT1116500	. PLAQUE, RENIFLARD	14,95 €
# 17	4D3-11196-00 4D31119600 4D31119600	. JOINT, LATERAL DE CULASSE	6,76 €
# 18	90105-06126 950220601000 9010506126	BOLT, FLANGE . BOULON	0,46 €
# 19	5XT-11166-20 5XT1116620 5XT1116620	DURITE, DE RENIFLARD 1	Non disponible	0,00 €
# 20	90467-12053 904671104400 9046712053	COLLIER (EF2100/3200) JONC	3,95 €
# 21	90464-15192 9046415192 9046415192	BRIDE	2,86 €
# 22	93211-05471 9321105471 9321105471	JOINT TORIQUE	9,50 €
# 23	95024-06020 9502406020 9502406020	BOULON, COLLERETTE	0,80 €
# 24	5XT-11186-00 5XT1118600 5XT1118600	COUVERCLE LATERAL DE CULASSE 2	36,50 €
# 25	93210-54001 9321054001 9321054001	JOINT TORIQUE	3,20 €
# 26	5XT-1111F-00 5XT1111F00 5XT1111F00	PLAQUE	19,50 €
# 27	90105-06078 950220601200 9010506078	BOLT, FLANGE BOULON	0,46 €
# 28	94701-00345 9470100345 9470100345	BOUGIE D, ALLUMAGE	6,50 €
# 29	90116-08023 9011608023 9011608023	GOUJON	3,70 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Yamaha XT 250 de 2015. Nous restons à votre disposition pour toute question.
