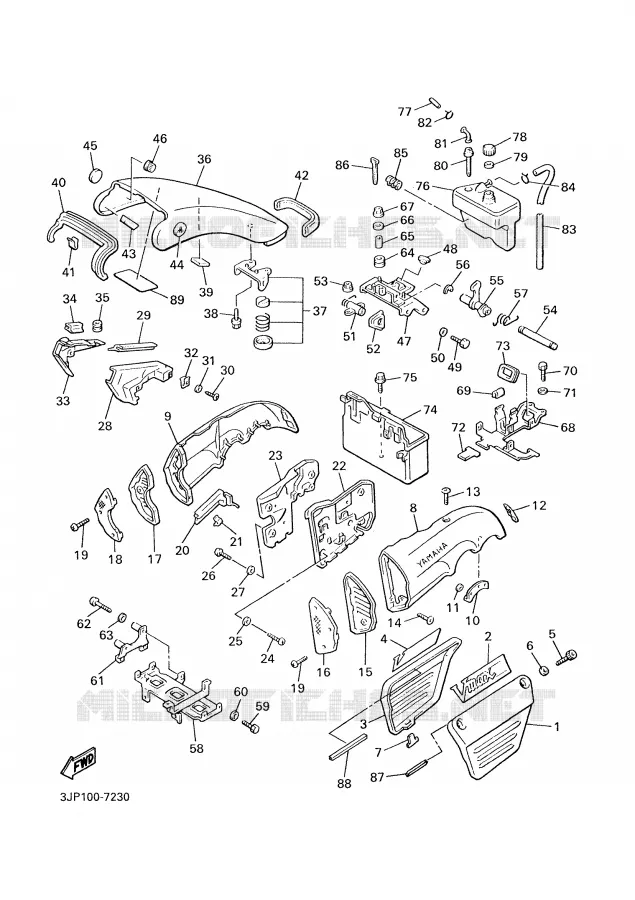

Vue éclatée

GARDE BOUE

COUVERCLE LATERAL POUR YAMAHA VMX12 DE 2002

BRAS ARRIERE

(1) 3JP-21711-00-00

CACHE LATERAL 1

(2) 1UT-21783-00-00

EMBLEME 3

(3) 3JP-21721-00-00

CACHE LATERAL 2

(4) 1UT-21784-00-00

EMBLEME 4

(5) 90110-06102-00

BOULON, TETE HEXAGONALE CREUSE

(6) 92907-06200-00

RONDELLE

(7) 2N4-21717-00-00

AMORTISSEUR

(8) 3JP-21731-00-00

CACHE LATERALE 3

(9) 3JP-21741-00-00

CACHE LATERALE

(10) 1FK-21778-00-00

AMORTISSEUR 1, POSITIONNEMENT

(11) 90183-06008-00

ECROU, RESSORT

(12) 1FK-21747-00-00

AMORTISSEUR

(13) 92014-06012-00

BOULON

(14) 92014-06025-00

BOULON

(15) 1FK-2172G-00-00

PANNEAU

(16) 1FK-2837N-00-00

GRILLE, ADMISSION A AIR 1

(17) 1FK-2172H-00-00

PANNEAU

(18) 1FK-2837R-00-00

GRILLE, ADMISSION A AIR 2

(19) 90111-05012-00

BOULON

(20) 1FK-2172W-00-00

CACHE

(21) 90468-03178-00

JONC

(22) 1FK-2172A-01-00

PANNEAU 1

(23) 1FK-2172F-00-00

PANNEAU 2

(24) 985170602000

VIS, TETE TRONCONIQUE

(25) 92907-06600-00

WASHER, PLATE

(26) 98507-06016-00

VIS, TETE TRONCONIQUE

(27) 92907-06600-00

WASHER, PLATE

(28) 1FK-2171E-00-00

CACHE LATERALE 5

(29) 1FK-2171T-00-00

MOULURE, CACHE LATERALE 5

(30) 977074061200

VIS, TETE FRAISEE

(31) 92907-04200-00

RONDELLE

(32) 90183-04027-00

ECROU, RESSORT

(33) 1FK-2171X-00-00

CACHE, LATERALE 6

(34) 1FK2171T0000

MOULURE, CACHE LATERALE 6

(35) 90480-12296-00

PASSE-FIL

(36) 3LR-2171A-10-00

COUVRE RESERVOIR

(37) 1FK-2175J-00-00

ANTIVOL DE LEVIER

(38) 958170601000

BOULON, A COLLERETTE

(39) 1FK-21746-00-00

AMORTISSEUR

(40) 1FK-28345-00-00

MOULURE 1

(41) 1FK-2171H-00-00

GUIDE

(42) 1FK-2171L-00-00

MOULURE, CACHE LATERAL 1

(43) 1FK-21732-00-00

JOINT 1

(44) 1FK-21781-00-00

EMBLEME 1

(45) 1FK-21782-00-00

EMBLEME 2

(46) 1FK-21779-00-00

AMORTISSEUR 2, POSITIONNEMENT

(47) 1FK-2172M-00-00

SUPPORT 3

(48) 18A-24724-00-00

SILENT-BLOC DE SELLE

(49) 970170601200

BOULON

(50) 92907-06600-00

WASHER, PLATE

(51) 1FK-21708-00-00

ANTIVOL 2

(52) 1FK-24796-00-00

COUVERCLE

(53) 95707-06500-00

ECROU, A COLLERETTE

(54) 1FK-2176U-00-00

AXE, ANTIVOL

(55) 1FK-2175K-00-00

LEVIER, ANTIVOL

(56) 990800560000

CIRCLIP

(57) 1FK-2176V-00-00

GROWER, ANTIVOL 2

(58) 1FK-21243-01-00

PLAQUE, PONT

(59) 970170601200

BOULON

(60) 92907-06600-00

WASHER, PLATE

(61) 1FK-2172K-01-00

SUPPORT 1

(62) 98507-06040-00

VIS, TETE TRONCONIQUE

(63) 92907-06600-00

WASHER, PLATE

(64) 90480-15235-00

PASSE-FIL

(65) 903870611300

COLLERETTE

(66) 90201-06380-00

RONDELLE, PLATE

(67) 95707-06500-00

ECROU, A COLLERETTE

(68) 3UF-21359-00-00

SUPPORT, BOBINE

(69) 1FK2171L0000

MOULURE, CACHE LATERAL 2

(70) 970170601200

BOULON

(71) 92907-06600-00

WASHER, PLATE

(72) 2N4-21717-00-00

AMORTISSEUR

(73) 214-84153-60-00

OEILLET DE FAISCEAU DE FILS

(74) 1FK-2177G-00-00

BOITIER COMPLET

(75) 970170601600

BOULON, AVEC RONDELLE

(76) 1FK-21871-00-00

VASE, EXPANSION

(77) 1FK-21816-00-00

DURITE

(78) 26H-21875-00-00

CABOCHON

(79) 26H-21874-00-00

JOINT

(80) 26H-21816-01-00

DURITE

(81) 26H-21828-00-00

COUDE

(82) 9046711M0800

JONC

(83) 1FK-21826-00-00

DURITE DE RENIFLARD

(84) 90467090A200

JONC

(85) 1FK-2177M-00-00

AMORTISSEUR 3,POSITIONNEMENT

(86) 5Y9-12491-00-00

COLLIER 1

(87) 4KB-21268-00-00

JOINT

(88) 3TU-28344-00-00

BANDE

(89) 3JP-2179V-D0-00

PLAQUE, EPA 1(NON CALIFORNIA)

	Référence	Désignation	Qté
# 1	3JP-21711-00-00 3JP217110000 3JP217110000	CACHE LATERAL 1	Non disponible	0,00 €
# 2	1UT-21783-00-00 1UT217830000 1UT217830000	EMBLEME 3	Non disponible	0,00 €
# 3	3JP-21721-00-00 3JP217210000 3JP217210000	CACHE LATERAL 2	Non disponible	0,00 €
# 4	1UT-21784-00-00 1UT217840000 1UT217840000	EMBLEME 4	27,00 €
# 5	90110-06102-00 901100610200 901100610200	BOULON, TETE HEXAGONALE CREUSE	3,30 €
# 6	92907-06200-00 929070620000 929070620000	RONDELLE	0,56 €
# 7	2N4-21717-00-00 2N4217170000 2N4217170000	AMORTISSEUR	3,11 €
# 8	3JP-21731-00-00 3JP217310000 3JP217310000	CACHE LATERALE 3	505,00 €
# 9	3JP-21741-00-00 3JP217410000 3JP217410000	CACHE LATERALE	505,00 €
# 10	1FK-21778-00-00 1FK217780000 1FK217780000	AMORTISSEUR 1, POSITIONNEMENT	7,85 €
# 11	90183-06008-00 901830600800 901830600800	ECROU, RESSORT	0,56 €
# 12	1FK-21747-00-00 1FK217470000 1FK217470000	AMORTISSEUR	19,50 €
# 13	92014-06012-00 920140601200 920140601200	BOULON	0,80 €
# 14	92014-06025-00 920140602500 920140602500	BOULON	1,40 €
# 15	1FK-2172G-00-00 1FK2172G0000 1FK2172G0000	PANNEAU	Non disponible	0,00 €
# 16	1FK-2837N-00-00 1FK2837N0000 1FK2837N0000	GRILLE, ADMISSION A AIR 1	33,50 €
# 17	1FK-2172H-00-00 1FK2172H0000 1FK2172H0000	PANNEAU	Non disponible	0,00 €
# 18	1FK-2837R-00-00 1FK2837R0000 1FK2837R0000	GRILLE, ADMISSION A AIR 2	32,00 €
# 19	90111-05012-00 901110501200 901110501200	BOULON	0,80 €
# 20	1FK-2172W-00-00 1FK2172W0000 1FK2172W0000	CACHE	Non disponible	0,00 €
# 21	90468-03178-00 904680317800 904680317800	JONC	Non disponible	0,00 €
# 22	1FK-2172A-01-00 1FK2172A0100 1FK2172A0100	PANNEAU 1	Non disponible	0,00 €
# 23	1FK-2172F-00-00 1FK2172F0000 1FK2172F0000	PANNEAU 2	Non disponible	0,00 €
# 24	98507-06020-00 985170602000 985070602000	VIS, TETE TRONCONIQUE	1,81 €
# 25	92907-06600-00 929070660000 929070660000	WASHER, PLATE	0,56 €
# 26	98507-06016-00 985070601600 985070601600	VIS, TETE TRONCONIQUE	0,56 €
# 27	92907-06600-00 929070660000 929070660000	WASHER, PLATE	0,56 €
# 28	1FK-2171E-00-00 1FK2171E0000 1FK2171E0000	CACHE LATERALE 5	58,50 €
# 29	1FK-2171T-00-00 1FK2171T0000 1FK2171T0000	MOULURE, CACHE LATERALE 5	3,30 €
# 30	97707-40512-00 977074061200 977074051200	VIS, TETE FRAISEE	0,66 €
# 31	92907-04200-00 929070420000 929070420000	RONDELLE	0,56 €
# 32	90183-04027-00 901830402700 901830402700	ECROU, RESSORT	1,56 €
# 33	1FK-2171X-00-00 1FK2171X0000 1FK2171X0000	CACHE, LATERALE 6	48,00 €
# 34	1FK-2171U-00-00 1FK2171T0000 1FK2171U0000	MOULURE, CACHE LATERALE 6	3,30 €
# 35	90480-12296-00 904801229600 904801229600	PASSE-FIL	3,20 €
# 36	3LR-2171A-10-00 3LR2171A1000 3LR2171A1000	COUVRE RESERVOIR	Non disponible	0,00 €
# 37	1FK-2175J-00-00 1FK2175J0000 1FK2175J0000	ANTIVOL DE LEVIER	Non disponible	0,00 €
# 38	95807-06010-00 958170601000 958070601000	BOULON, A COLLERETTE	0,25 €
# 39	1FK-21746-00-00 1FK217460000 1FK217460000	AMORTISSEUR	2,35 €
# 40	1FK-28345-00-00 1FK283450000 1FK283450000	MOULURE 1	41,50 €
# 41	1FK-2171H-00-00 1FK2171H0000 1FK2171H0000	GUIDE	2,35 €
# 42	1FK-2171L-00-00 1FK2171L0000 1FK2171L0000	MOULURE, CACHE LATERAL 1	9,91 €
# 43	1FK-21732-00-00 1FK217320000 1FK217320000	JOINT 1	6,76 €
# 44	1FK-21781-00-00 1FK217810000 1FK217810000	EMBLEME 1	16,00 €
# 45	1FK-21782-00-00 1FK217820000 1FK217820000	EMBLEME 2	16,00 €
# 46	1FK-21779-00-00 1FK217790000 1FK217790000	AMORTISSEUR 2, POSITIONNEMENT	9,80 €
# 47	1FK-2172M-00-00 1FK2172M0000 1FK2172M0000	SUPPORT 3	Non disponible	0,00 €
# 48	18A-24724-00-00 18A247240000 18A247240000	SILENT-BLOC DE SELLE	4,81 €
# 49	97007-06012-00 970170601200 970070601200	BOULON	1,21 €
# 50	92907-06600-00 929070660000 929070660000	WASHER, PLATE	0,56 €
# 51	1FK-21708-00-00 1FK217080000 1FK217080000	ANTIVOL 2	Non disponible	0,00 €
# 52	1FK-24796-00-00 1FK247960000 1FK247960000	COUVERCLE	Non disponible	0,00 €
# 53	95707-06500-00 957070650000 957070650000	ECROU, A COLLERETTE	4,96 €
# 54	1FK-2176U-00-00 1FK2176U0000 1FK2176U0000	AXE, ANTIVOL	Non disponible	0,00 €
# 55	1FK-2175K-00-00 1FK2175K0000 1FK2175K0000	LEVIER, ANTIVOL	Non disponible	0,00 €
# 56	99001-05600-00 990800560000 990010560000	CIRCLIP	2,26 €
# 57	1FK-2176V-00-00 1FK2176V0000 1FK2176V0000	GROWER, ANTIVOL 2	4,56 €
# 58	1FK-21243-01-00 1FK212430100 1FK212430100	PLAQUE, PONT	Non disponible	0,00 €
# 59	97007-06012-00 970170601200 970070601200	BOULON	1,21 €
# 60	92907-06600-00 929070660000 929070660000	WASHER, PLATE	0,56 €
# 61	1FK-2172K-01-00 1FK2172K0100 1FK2172K0100	SUPPORT 1	49,50 €
# 62	98507-06040-00 985070604000 985070604000	VIS, TETE TRONCONIQUE	1,21 €
# 63	92907-06600-00 929070660000 929070660000	WASHER, PLATE	0,56 €
# 64	90480-15235-00 904801523500 904801523500	PASSE-FIL	4,31 €
# 65	90387-060A7-00 903870611300 90387060A700	COLLERETTE	12,25 €
# 66	90201-06380-00 902010638000 902010638000	RONDELLE, PLATE	Non disponible	0,00 €
# 67	95707-06500-00 957070650000 957070650000	ECROU, A COLLERETTE	4,96 €
# 68	3UF-21359-00-00 3UF213590000 3UF213590000	SUPPORT, BOBINE	77,00 €
# 69	1FK-2171M-00-00 1FK2171L0000 1FK2171M0000	MOULURE, CACHE LATERAL 2	9,91 €
# 70	97007-06012-00 970170601200 970070601200	BOULON	1,21 €
# 71	92907-06600-00 929070660000 929070660000	WASHER, PLATE	0,56 €
# 72	2N4-21717-00-00 2N4217170000 2N4217170000	AMORTISSEUR	3,11 €
# 73	214-84153-60-00 214841536000 214841536000	OEILLET DE FAISCEAU DE FILS	2,65 €
# 74	1FK-2177G-00-00 1FK2177G0000 1FK2177G0000	BOITIER COMPLET	Non disponible	0,00 €
# 75	90119-06056-00 970170601600 901190605600	BOULON, AVEC RONDELLE	0,56 €
# 76	1FK-21871-00-00 1FK218710000 1FK218710000	VASE, EXPANSION	Non disponible	0,00 €
# 77	1FK-21816-00-00 1FK218160000 1FK218160000	DURITE	Non disponible	0,00 €
# 78	26H-21875-00-00 26H218750000 26H218750000	CABOCHON	19,50 €
# 79	26H-21874-00-00 26H218740000 26H218740000	JOINT	3,30 €
# 80	26H-21816-01-00 26H218160100 26H218160100	DURITE	Non disponible	0,00 €
# 81	26H-21828-00-00 26H218280000 26H218280000	COUDE	9,55 €
# 82	90467-11019-00 9046711M0800 904671101900	JONC	1,86 €
# 83	1FK-21826-00-00 1FK218260000 1FK218260000	DURITE DE RENIFLARD	Non disponible	0,00 €
# 84	90467-09006-00 90467090A200 904670900600	JONC	0,71 €
# 85	1FK-2177M-00-00 1FK2177M0000 1FK2177M0000	AMORTISSEUR 3, POSITIONNEMENT	Non disponible	0,00 €
# 86	5Y9-12491-00-00 5Y9124910000 5Y9124910000	COLLIER 1	1,91 €
# 87	4KB-21268-00-00 4KB212680000 4KB212680000	JOINT	6,41 €
# 88	3TU-28344-00-00 3TU283440000 3TU283440000	BANDE	13,36 €
# 89	3JP-2179V-D0-00 3JP2179VD000 3JP2179VD000	PLAQUE, EPA 1(NON CALIFORNIA)	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Yamaha. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COUVERCLE LATERAL de votre Yamaha VMX12 de 2002. Nous restons à votre disposition pour toute question.
